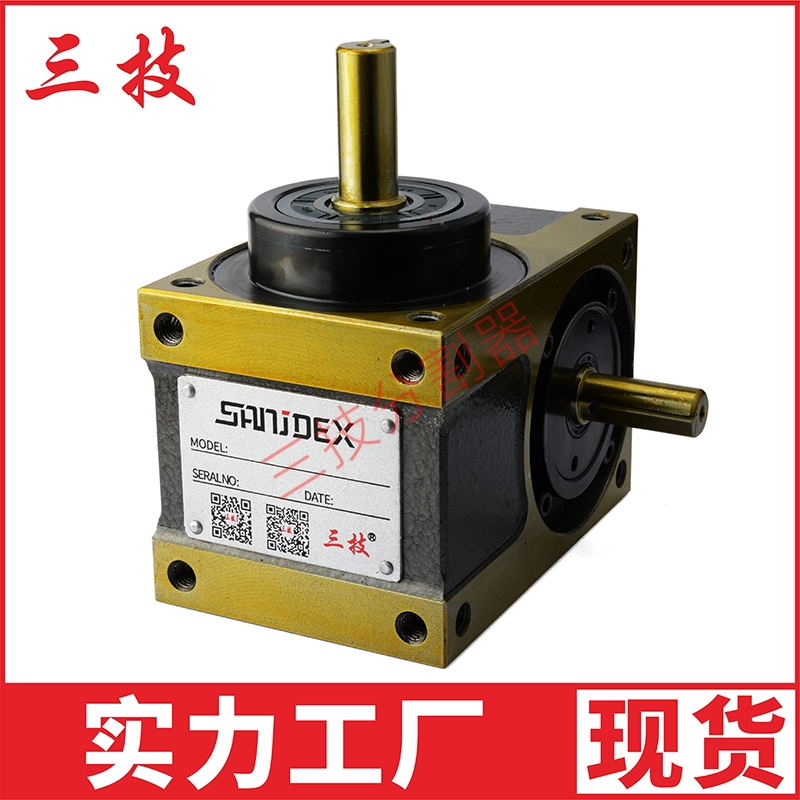

凸轮分割器特点:凸轮分割器运转平稳、传递扭矩大、定位自锁、内部结构简单、可靠、紧凑、体积小、噪音低、分度精度高、寿命长、性能好、没有累计误差、安装方便灵活、免维护、机构的操作简单容易、性价比高等优点,是可以代替曹轮机械、气动控制机械等的优良产品。
凸轮分割器应用:凸轮分割器广泛的应用于制药机械、压力机自动送料机构、玻璃、陶瓷、烟草、印刷、灌装、电子、食品包装等各种自动化的机械。
凸轮分割器的结构:
1、转位凸轮:是凹槽切入筒形实心体的表面,并且固定到入力轴中的凸轮。
2、锥度支撑肋:锥形肋是在锥度支撑肋的圆周上,位于凸轮凹槽之间是与凸轮滚子的圆周做线性接触。
3、凸轮滚子:是可经受重负荷的精密设计的凸轮滚子轴承。
4、出力转塔:依附在出力轴上的出力转塔,是由转位凸轮通过带动径向嵌入其中的滚子来保持转动,它的准确度是保证分割器精度的关键性因素。
5、停动数:出力轴每一次旋转的停动数。
6、驱动角:也叫凸轮分度角,入力轴的旋转角按照要求执行一次分度运动,角度越大运动就越平稳。
7、停止角:出力轴固定时入力轴旋转的角度。要使角度和驱动角的总和为360度。
8、旋转数:指的是入力轴的旋转次数。
9、旋转转距:在一个固定的位置下转矩可施加到出力轴上,但如果施加的转矩大于这个值就会损坏分割器。
10、动态转矩:分度期间在出力轴上起到最大作用的转柜。
